Audytor SET

Audytor SET to nowa, innowacyjna wersja programu z serii Audytor łącząca w jednym projekcie obliczenia instalacji zimnej i ciepłej wraz z cyrkulacją oraz instalacji centralnego ogrzewania i chłodzenia.



Moduły programu

W skład środowiska Audytor SET wchodzą następujące moduły:



Moduł instalacji zimnej i ciepłej wody wraz z cyrkulacją.

więcej o programie

Moduł instalacji centralnego ogrzewania, w tym ogrzewania podłogowego.

więcej o programie

Moduł instalacji centralnego chłodzenia.

więcej o programie

Moduł szybkich obliczeń

więcej o programie



  • Poszczególne moduły współpracują ze sobą i korzystają ze wspólnego środowiska graficznego 2D i 3D.
  • Moduły mogą również pracować niezależnie jeżeli zachodzi konieczność projektowania tylko jednego systemu instalacji (nie dotyczy modułu FC - moduł FC nie funkcjonuje samodzielnie).
  • Każdy moduł aktywowany jest oddzielnym kluczem licencyjnym.
  • Klucze licencyjne uruchamiają poszczególne moduły w wersji Basic lub Pro (nie dotyczy modułu FC - moduł FC nie funkcjonuje samodzielnie).
  • Możliwe jest uruchomienie programu wykorzystując licencję próbną.
  • Moduł FC rozszerza możliwości pozostałych modułów o dodatkowe funkcje.

Co nowego w wersji 7.3?



Nowości w programie Audytor SET 7.3

W najnowszej wersji programu Audytor SET wprowadzono nowe funkcje oraz szereg usprawnień przyspieszających proces projektowania instalacji.

Główne zmiany to:

  • Nowa koncepcja pracy z programem SET.
  • Nowy moduł Szybkie obliczenia FC (Fast Calculation), umożliwiający wykonywanie szybkich, przybliżonych obliczeń obciążania cieplnego pomieszczeń oraz wstępnych obliczeń instalacji.
  • Usprawnienia w procesie projektowania instalacji płaszczyznowych.
  • Zmieniony wygląd zestawienia materiałów.
  • Zmieniony moduł przeglądania danych katalogowych oraz wybierania urządzeń z katalogów.
  • Uprawnienia związane z rysowaniem przewodów.
  • Usprawnienia w zakresie grafiki.
JAK PRZEJŚĆ NA WERSJĘ 7.3              PRZECZYTAJ INSTRUKCJĘ



Nowa koncepcja pracy z programem SET

Nowy moduł szybkich obliczeń (FC) w programie Audytor SET daje możliwość uproszczonego projektowania instalacji. Umożliwia również przyspieszenie tworzenia profesjonalnych projektów.

W trybie profesjonalnego projektowania elementy uproszczonego projektowania mogą być wykorzystywane do usprawnienia procesu projektowania (szybkie oszacowanie strat ciepła przy braku wyników z programu OZC, wybór koncepcji ogrzewania pomieszczeń itp.).

Zarówno projekt uproszczony, jak i szczegółowy profesjonalny projekt, zapisywane są w tym samym pliku, co ułatwia dalszą pracę z projektem.

DOWIEDZ SIĘ WIĘCEJ

Szybkie obliczenia obciążenia cieplnego pomieszczeń

Funkcja ta umożliwia obliczenia wartości obciążenia cieplnego pomieszczeń w sposób uproszczony w oparciu o kilka podstawowych parametrów.

Dzięki tej funkcji projektant może wybrać odpowiedni sposób ogrzewania pomieszczenia oraz zorientować się, jaki rodzaj urządzeń grzewczych należy zastosować w pomieszczeniu.

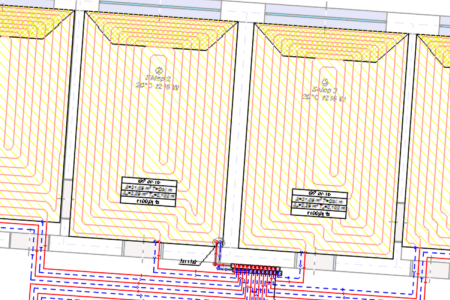

Zaproponowany przez program układ płaszczyznowy można wstawić na rysunek rzutu kondygnacji.

Szybki dobór elementów bez konieczności rozrysowania całej instalacji

Program podczas wykonywania szybkich obliczeń dobiera moc grzejników i średnice przewodów nawet, jeśli nie wprowadzimy źródła ciepła. Z domyślnych wartości zadeklarowanych w danych ogólnych dziedziczy parametry osobno dla instalacji z grzejnikami, osobno dla ogrzewania podłogowego oraz na rysunku wynikowym umieszcza wirtualne źródło.





Automatyczne generowanie uproszczonych tras przyłączy

Po zaznaczeniu rozdzielacza oraz poszczególnych odbiorników program generuje uproszczone przyłącza w sposób automatyczny.

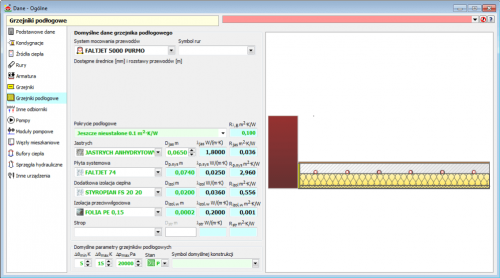

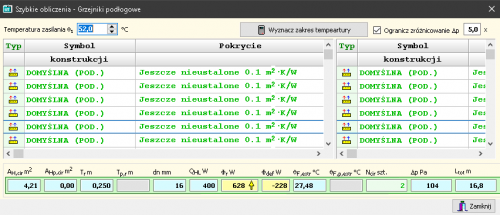

Funkcja szybkiego obliczania grzejników podłogowych

Funkcja ta umożliwia prowadzanie obliczeń grupy grzejników podłogowych na bieżąco w trakcie projektowania, przed pełnymi obliczeniami instalacji. Dzięki temu możliwe jest bardzo szybkie badanie reakcji wyników obliczeń na poszczególne dane (np. temperatura zasilania, konstrukcja podłogi grzejnej, średnica przewodów, rozstaw przewodów, podział na kilka obwodów itd.).

Funkcja szybkiego doboru grzejników podłogowych pozwala na wyznaczenie:

  • dopuszczalnego zakresu temperatury zasilania dla poszczególnych grzejników
  • maksymalnej temperatury zasilania dla wskazanej grupy grzejników
  • proponowanego podziału wężownic w celu spełnienia kryteriów maksymalnego oporu hydraulicznego oraz maksymalnej długości
  • proponowanego podziału wężownic w celu ograniczenia zróżnicowania oporów pomiędzy wężownicami i ułatwienia zrównoważenia hydraulicznego instalacji.



Import podkładów budowlanych w formacie PDF

Program Audytor od dawna umożliwia import rysunków w wielu popularnych formatach. Do rysunków technicznych szczególne odpowiednie są formaty DWG i DXF. Jednak w praktyce rynkowej spora część dokumentacji przekazywana jest w plikach PDF. Jest to co prawda format ogólny, a nie adresowany do rysunków technicznych, jednak z uwagi na częste wykorzystanie, w programie Audytor SET wprowadzono możliwość importu rysunków również w tym formacie.

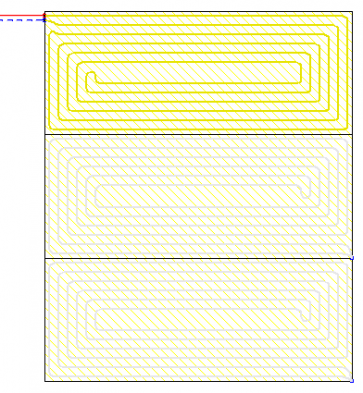

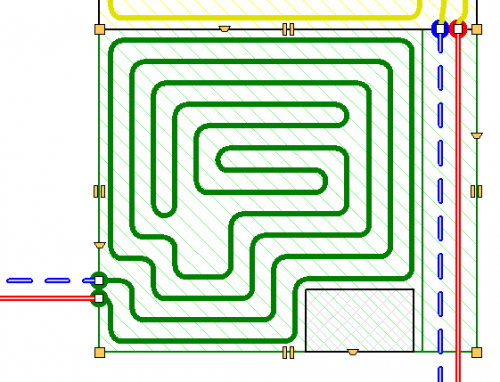

Rozrysowywanie wężownic ogrzewania podłogowego

W programiie zostały rozbudowane możliwości automatycznego rozrysowywania wężownic ogrzewania podłogowego. Obecnie użytkownik może wybrać jeden z następujących sposobów tworzenia danej wężownicy:

  • spirala zgodnie z kierunkiem wskazówek zegara
  • spirala przeciwnie do kierunku wskazówek zegara
  • wężownica meandrowa.

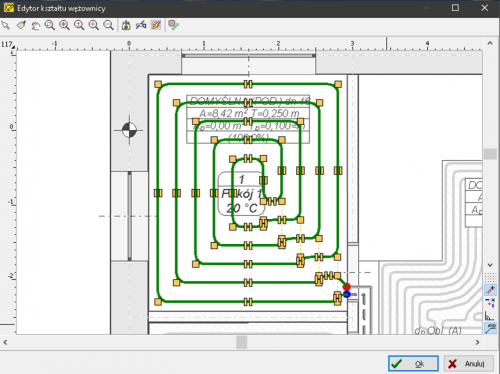

Poza tym użytkownik może edytować (korygować) kształt wężownicy stworzony przez program.



Nowa szata graficzna programu Audytor SET

W programie zmieniono szatę graficzną - zarówno pod względem stylu graficznego, jak i organizacji okien. Dzięki temu stały się one jeszcze bardziej przejrzyste.

Mechanizm określania efektywnej powierzchni grzejnej grzejników podłogowych

Mechanizm automatycznego generowania wężownic rozszerzono o funkcję pozwalającą na określanie efektywnej powierzchni grzejnej grzejnika podłogowego. Układ wężownicy może zajmować powierzchnię całego grzejnika lub "omijać" rozdzielacz i przewody podłączeniowe innych grzejników. Możliwe jest też wyznaczenie stref wyłączających część pola grzejnego bez konieczności zmiany kształtu samego grzejnika.

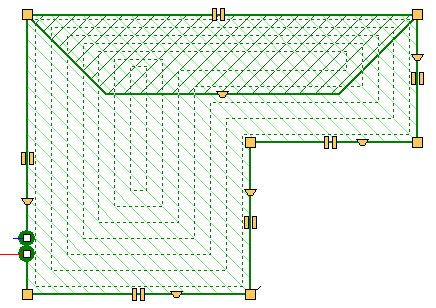

Dzielenie i łączenie pól grzejnych, pomieszczeń i wielokątów

Narzędzia umożliwiające szybkie dzielenie i łączenie wielokątów określających pola grzejne. Jedno pole może zostać podzielone na dwa lub trzy równe pola – odpowiednio w poziomie lub w pionie. Użytkownik może też wskazać linię podziału za pomocą łamanej. Jednocześnie wprowadzono możliwość łączenia kilku pól grzejnych w jedno.

Funkcje te są szczególnie przydatne w czasie projektowania ogrzewania podłogowego, ale mogą być również wykorzystywane do dzielenia i łączenia innych wielokątów (np. stref pomieszczeń).

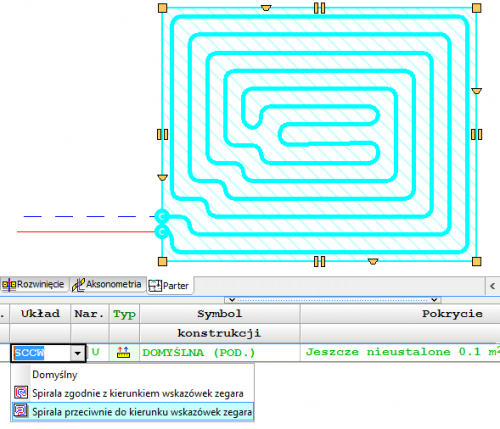

Wybór kierunku rysowania wężownicy

Program pozwala wybrać kierunek rysowania spirali wężownicy zgodnie z ruchem wskazówek zegara lub przeciwnie.

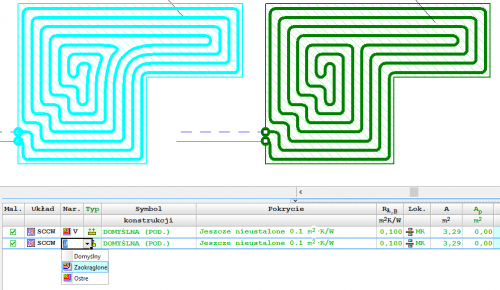

Wybór sposobu układania rur w narożach wklęsłych

W zależności od kształtu pomieszczenia i założonego systemu układania przewodów wężownicy możliwe jest narzucenie sposobu rysowania przewodów „omijających” naroża wklęsłe.

Linie pomocnicze do ręcznego rysowania wężownicy

W przypadku wyłączenia opcji automatycznego generowana wężownicy, program wyświetla linie pomocnicze wspomagające ręczne rysowanie przewodów. Linie rysowane są z zadanym rozstawem z uwzględnieniem odstępów w strefie brzegowej.

Wstawiania pola grzejnego wokół kursora

Funkcja automatycznego wstawiania pola grzejnego w strefie pomieszczenia (tzw. wstawianie wokół kursora).

Pokazywanie niepodłączonych pól grzejnych

Pola grzejne przed podłączeniem do przewodów wyświetlane są w mniej intensywnej kolorystyce, dzięki czemu bardzo łatwo można się zorientować, które pola trzeba jeszcze podłączyć.

Rozszerzenie zakresu schematów grup mieszających

Rozszerzony zakres schematów grup mieszających o możliwość lokalnego podmieszania przy rozdzielaczu.

Rysunek w rysunku

Możliwość wstawienia na rysunku fragmentu innego rysunku. Zwiększa to znacznie możliwość tworzenia czytelnej dokumentacji technicznej.

Wstawianie fragmentu rysunku DWG

Możliwość łatwego wykorzystania jednego pliku DWG zawierającego rzuty architektoniczne wielu kondygnacji.

Użytkownik może wskazać, które fragmenty pliku DWG mają być wykorzystane na poszczególnych kondygnacjach i następnie dopasować ich pozycję za pomocą narzędzi precyzyjnego przesuwania.

Kolorowanie ścian

Wyświetlanie ścian z wypełnieniem – w kolorze szarym dla ścian zewnętrznych i żółtym dla ścian wewnętrznych. Poprawia to czytelność tworzonych rysunków.

Zaznaczenie w kolorze

W czasie zaznaczania obiektów z wykorzystaniem okna, okno zaznaczania wypełnione jest kolorem niebieskim, co poprawia jego czytelność.

Zwiększono również czytelność zaznaczonych obiektów wyświetlając je wraz ze wszystkim szczegółami na zielono.

Selektywne zaznaczanie

Funkcja selektywnego zaznaczania pozwala wskazywać jakie elementy rysunków mają być zaznaczane (np. pomieszczenia, przewody, armatura itp.).

Funkcja ta jest przydatna w przypadku, gdy użytkownik chciałby np. powielić na kolejną kondygnację wybrane elementy ze wskazanego obszaru.

Zawężanie zakresu zaznaczonych obiektów w tabelach

Funkcje Pozostaw wybrane wiersze oraz Pozostaw niewybrane wiersze pozwalają łatwo zawęzić zakres zaznaczonych obiektów. Po zaznaczeniu szeregu elementów w oknie rysunkowym, można następnie usunąć z zaznaczenia pozycje wskazane w tabeli lub pozostawić tylko właśnie te pozycje.

Precyzyjne przesuwania obiektów

Funkcja umożliwiająca precyzyjne przesuwanie obiektów. Użytkownik definiuje wektor przesunięcia, czyli określa punkt początkowy
i końcowy.

Funkcja ta w połączeniu z narzędziem Lupa, umożliwia bardzo precyzyjne przesuwanie obiektów. Jest to bardzo przydatne m.in. w przypadku dopasowywania obiektów architektonicznych na różnych kondygnacjach. Wystarczy włączyć wyświetlanie poprzedniej kondygnacji i następnie wskazać odpowiadające sobie punkty na rzutach architektonicznych dwóch kondygnacji.

Ulepszone pokazywanie obiegu krytycznego

W momencie włączenia pokazywania obiegu krytycznego pozostałe elementy rysunków wyświetlane są w sposób mniej intensywny. Dzięki temu jeszcze łatwiej można zorientować się w przebiegu obiegu krytycznego.

Malowanie sąsiednich kondygnacji

Rozszerzenie możliwości wyświetlania (malowania) poprzedniej kondygnacji.

Obecnie wyświetlane mogą być elementy poprzedniej kondygnacji albo następnej, albo obydwóch. Ułatwia to m.in. dostosowywanie pozycji rzutów architektonicznych oraz lokalizację pionów instalacyjnych.

Tymczasowe wyłączanie wyświetlania etykiet

Dzięki opcji tymczasowego wyłączania wyświatlania etykiet w czasie projektowania poprawia się czytelność rysunków na ekranie w sytuacjach, kiedy etykiety nie są niezbędne.

Dopasowywanie grubości ścian

Dana opcja pozwala zmieniać grubości ścian w czasie ich rysowania:
– CTRL + lewy nawias kwadratowy – zmniejszanie grubości ściany,
– CTRL + prawy nawias kwadratowy – zwiększanie grubość ściany.

Ten sam efekt można uzyskać za pomocą rolki myszy z wciśniętym klawiszem CTRL. Funkcja ta umożliwia łatwe dopasowanie grubości ściany do wczytanego podkładu budowlanego (rzutu architektonicznego).

Rozszerzenie eksportu do Excela

Możliwość eksportu do formatu Microsoft Excel nie tylko pojedynczych tabel, ale również wszystkich tabel i diagnostyki na raz. Skraca to znacząco czas eksportu w przypadku potrzeby zapisania szeregu tabel.

Import i eksport rysunków w formacie DWG 2018

Program wyposażono w najnowszy moduł współpracy z plikami DWG i DXF.

Umożliwia on między innymi:

  • Wczytywanie rysunków DXF i DWG w najnowszych wersjach (do 2018).
  • Obsługa tekstu UNICODE zapewniająca poprawne wyświetlanie większości znaków.
  • Eksport rysunków w formatach: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL, SWF.
  • Znacznie szybsze wyświetlanie skomplikowanych rysunków dzięki funkcji uproszczonego malowania.
  • Bardziej realistyczny eksport rysunków do plików DXF i DWG.
  • Zapisywanie rysunków rastrowych w plikach DXF i DWG.
  • Wygodniejsze zarządzanie warstwami rysunku

Import podkładów budowlanych z Autodesk® Revit®

Funkcja importu pozwala na utworzenie w programie układu rzutów odpowiadających poziomom, na których w Autodesk® Revit® zostały zdefiniowane pomieszczenia.

Przenoszenie danych odbywa się za pośrednictwem pliku wygenerowanego w Autodesk® Revit® przy użyciu wtyczki Audytor gbXML.

Dowiedz się więcej.

Eksport projektu instalacji do Autodesk® Revit®



Funkcja eksportu pozwala na wyeksportowanie projektu instalacji do pliku, który później można wczytać w programie Autodesk® Revit® za pomocą wtyczki Audytor CO for Revit.

Funkcja pozwala na eksport danych lub eksport wyników.

Eksport z danych pozwala na zapisanie projektu instalacji (nawet niepełnego, nie przeliczającego się).

Eksport z wyników pozwala na zapisanie projektu instalacji (po obliczeniach) i wykorzystanie w Autodesk® Revit® danych technicznych dobranych rur i urządzeń np. średnic rur, nastaw zaworów, wielkości grzejników, rozstawów rur w ogrzewaniu podłogowym. Ponadto dostępne są wielkości fizyczne takie jak np. prędkość czynnika, moc grzejnika, straty ciśnienia.

Dowiedz się więcej
