Audytor H2O

W najnowszej wersji programu Audytor SET wprowadzono nowe funkcje oraz szereg usprawnień przyspieszających proces projektowania instalacji.

Główne zmiany to:

• Systemy płaszczyznowe - sufitowy i ścienny
• Obliczenia wynikowej wydajności chłodniczej instalacji

W programie została wprowadzona możliwość projektowania systemów ściennych i sufitowych. Wśród systemów płaszczyznowych znajdziemy także znany od wielu lat system podłogowy.

Przed rozpoczęciem projektowania systemu płaszczyznowego użytkownik powinien zadeklarować parametry związane z konstrukcją grzejnika. Informacje dotyczące konstrukcji będą  odziedziczone w sposób automatyczny bezpośrednio na rysunku, co zdecydowanie skraca czas wprowadzania danych.

Program po zaprojektowaniu instalacji płaszczyznowej na parametry ogrzewania – w przypadku przełączenia w tryb chłodzenia – wyznaczy wynikową moc chłodniczą.

Obliczenia te zostaną wykonane, jeśli w podstawowych danych włączony zostanie moduł CC oraz z poziomu zakładki źródło ciepła CO zaznaczymy opcję obliczania chłodzenia.

Program przyjmuje taki strumień czynnika pracującego w trybie chłodzenia, jak w przypadku systemu ogrzewania. Po wykonaniu obliczeń zestawienia wynikowe możemy odczytać zarówno na rysunku – np. na etykiecie tabelarycznej podłączonej do rozdzielacza, jak i z poziomu tabelarycznych wyników ogólnych.

W najnowszej wersji programu Audytor SET wprowadzono nowe funkcje oraz szereg usprawnień przyspieszających proces projektowania instalacji.

Główne zmiany to:

• Nowa koncepcja pracy z programem SET.
• Nowy moduł Szybkie obliczenia FC (Fast Calculation), umożliwiający wykonywanie szybkich, przybliżonych obliczeń obciążania cieplnego pomieszczeń oraz wstępnych obliczeń instalacji.

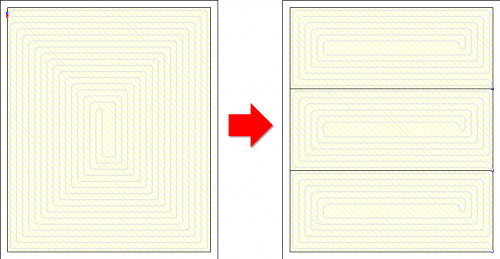

• Usprawnienia w procesie projektowania instalacji płaszczyznowych.
• Zmieniony wygląd zestawienia materiałów.

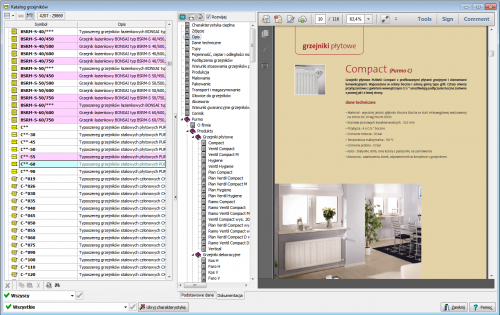

• Zmieniony moduł przeglądania danych katalogowych oraz wybierania urządzeń z katalogów.
• Uprawnienia związane z rysowaniem przewodów.
• Usprawnienia w zakresie grafiki.

Nowy moduł szybkich obliczeń (FC) w programie Audytor SET daje możliwość uproszczonego projektowania instalacji. Umożliwia również przyspieszenie tworzenia profesjonalnych projektów.

W trybie profesjonalnego projektowania elementy uproszczonego projektowania mogą być wykorzystywane do usprawnienia procesu projektowania (szybkie oszacowanie strat ciepła przy braku wyników z programu OZC, wybór koncepcji ogrzewania pomieszczeń itp.).

Zarówno projekt uproszczony, jak i szczegółowy profesjonalny projekt, zapisywane są w tym samym pliku, co ułatwia dalszą pracę z projektem.

DOWIEDZ SIĘ WIĘCEJ

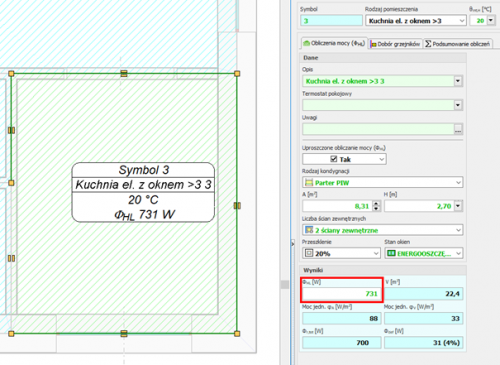

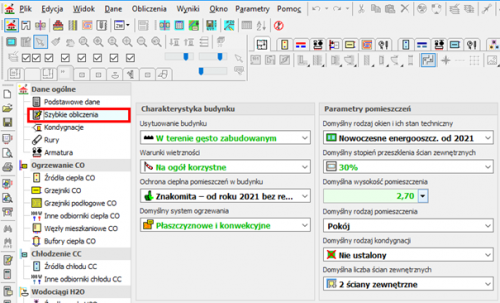

Funkcja ta umożliwia obliczenia wartości obciążenia cieplnego pomieszczeń w sposób uproszczony w oparciu o kilka podstawowych parametrów.

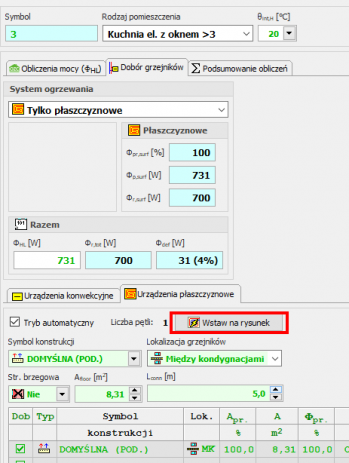

Dzięki tej funkcji projektant może wybrać odpowiedni sposób ogrzewania pomieszczenia oraz zorientować się, jaki rodzaj urządzeń grzewczych należy zastosować w pomieszczeniu.

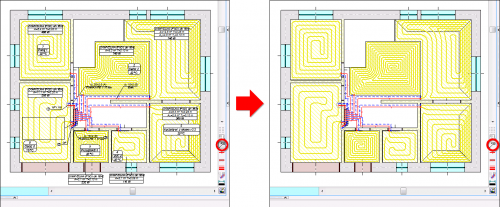

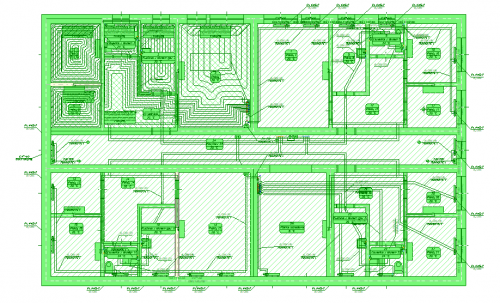

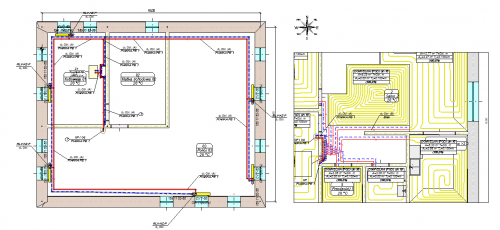

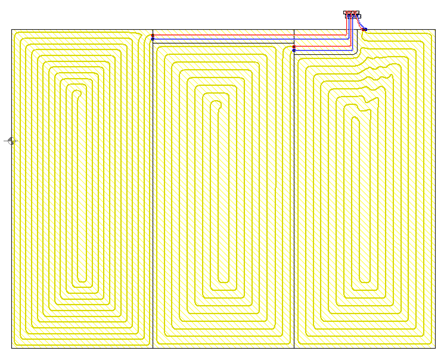

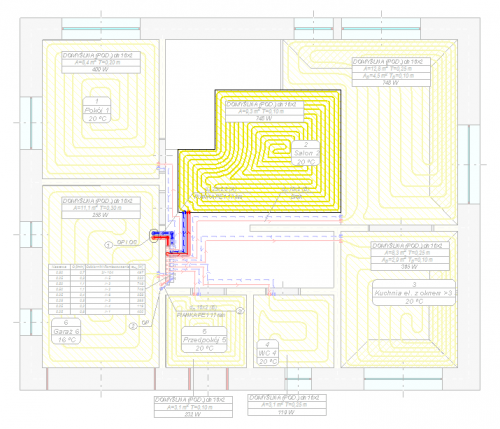

Zaproponowany przez program układ płaszczyznowy można wstawić na rysunek rzutu kondygnacji.

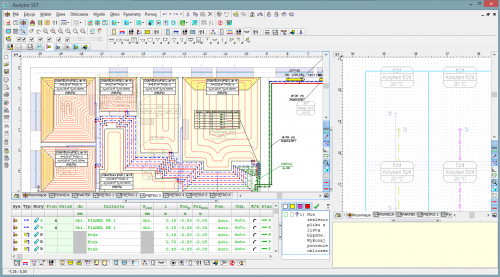

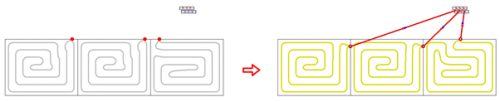

Po zaznaczeniu rozdzielacza oraz poszczególnych odbiorników program generuje uproszczone przyłącza w sposób automatyczny.

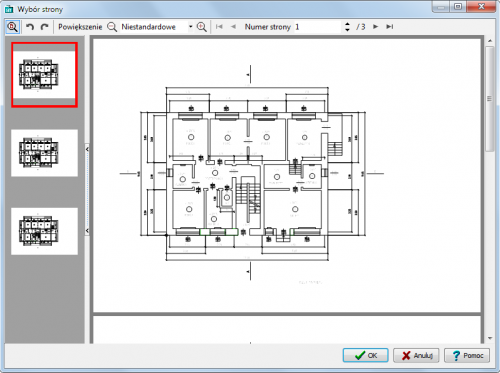

Program Audytor od dawna umożliwia import rysunków w wielu popularnych formatach. Do rysunków technicznych szczególne odpowiednie są formaty DWG i DXF. Jednak w praktyce rynkowej spora część dokumentacji przekazywana jest w plikach PDF. Jest to co prawda format ogólny, a nie adresowany do rysunków technicznych, jednak z uwagi na częste wykorzystanie, w programie Audytor SET wprowadzono możliwość importu rysunków również w tym formacie.

W programie zmieniono szatę graficzną - zarówno pod względem stylu graficznego, jak i organizacji okien. Dzięki temu stały się one jeszcze bardziej przejrzyste.

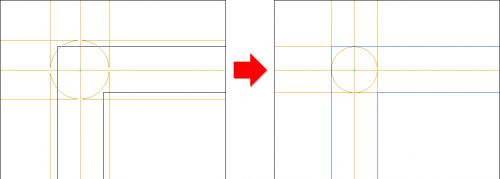

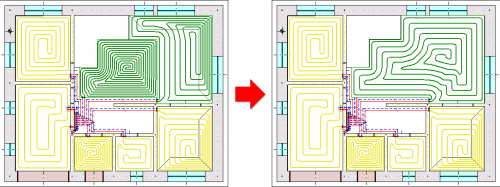

Narzędzia umożliwiające szybkie dzielenie i łączenie wielokątów określających pola grzejne. Jedno pole może zostać podzielone na dwa lub trzy równe pola – odpowiednio w poziomie lub w pionie. Użytkownik może też wskazać linię podziału za pomocą łamanej. Jednocześnie wprowadzono możliwość łączenia kilku pól grzejnych w jedno.

Funkcje te są szczególnie przydatne w czasie projektowania ogrzewania podłogowego, ale mogą być również wykorzystywane do dzielenia i łączenia innych wielokątów (np. stref pomieszczeń).

Rozszerzony zakres schematów grup mieszających o możliwość lokalnego podmieszania przy rozdzielaczu.

Możliwość wstawienia na rysunku fragmentu innego rysunku. Zwiększa to znacznie możliwość tworzenia czytelnej dokumentacji technicznej.

Wyświetlanie ścian z wypełnieniem – w kolorze szarym dla ścian zewnętrznych i żółtym dla ścian wewnętrznych. Poprawia to czytelność tworzonych rysunków.

Funkcja selektywnego zaznaczania pozwala wskazywać jakie elementy rysunków mają być zaznaczane (np. pomieszczenia, przewody, armatura itp.).

Funkcja ta jest przydatna w przypadku, gdy użytkownik chciałby np. powielić na kolejną kondygnację wybrane elementy ze wskazanego obszaru.

Funkcje Pozostaw wybrane wiersze oraz Pozostaw niewybrane wiersze pozwalają łatwo zawęzić zakres zaznaczonych obiektów. Po zaznaczeniu szeregu elementów w oknie rysunkowym, można następnie usunąć z zaznaczenia pozycje wskazane w tabeli lub pozostawić tylko właśnie te pozycje.

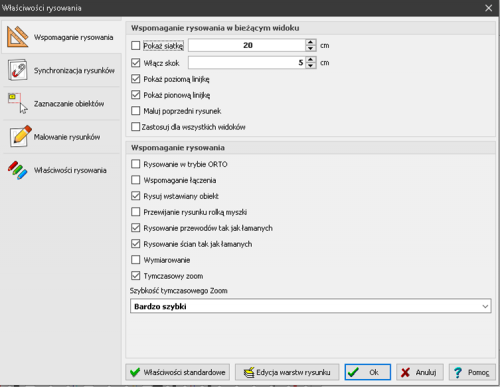

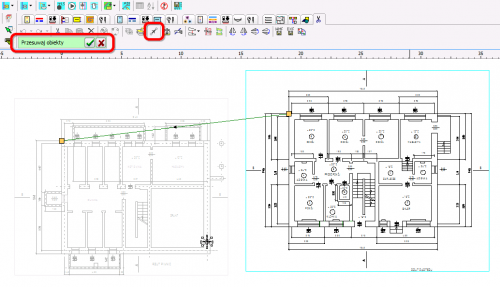

Funkcja umożliwiająca precyzyjne przesuwanie obiektów. Użytkownik definiuje wektor przesunięcia, czyli określa punkt początkowy
i końcowy.

Funkcja ta w połączeniu z narzędziem Lupa, umożliwia bardzo precyzyjne przesuwanie obiektów. Jest to bardzo przydatne m.in. w przypadku dopasowywania obiektów architektonicznych na różnych kondygnacjach. Wystarczy włączyć wyświetlanie poprzedniej kondygnacji i następnie wskazać odpowiadające sobie punkty na rzutach architektonicznych dwóch kondygnacji.

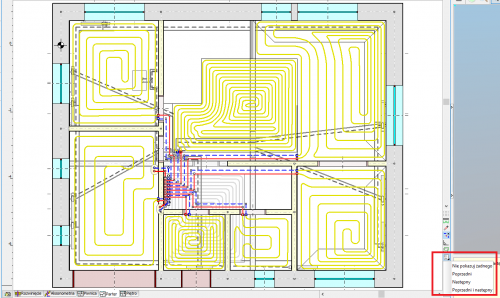

Rozszerzenie możliwości wyświetlania (malowania) poprzedniej kondygnacji.

Obecnie wyświetlane mogą być elementy poprzedniej kondygnacji albo następnej, albo obydwóch. Ułatwia to m.in. dostosowywanie pozycji rzutów architektonicznych oraz lokalizację pionów instalacyjnych.

Dana opcja pozwala zmieniać grubości ścian w czasie ich rysowania:
– CTRL + lewy nawias kwadratowy – zmniejszanie grubości ściany,
– CTRL + prawy nawias kwadratowy – zwiększanie grubość ściany.

Ten sam efekt można uzyskać za pomocą rolki myszy z wciśniętym klawiszem CTRL. Funkcja ta umożliwia łatwe dopasowanie grubości ściany do wczytanego podkładu budowlanego (rzutu architektonicznego).

Możliwość eksportu do formatu Microsoft Excel nie tylko pojedynczych tabel, ale również wszystkich tabel i diagnostyki na raz. Skraca to znacząco czas eksportu w przypadku potrzeby zapisania szeregu tabel.

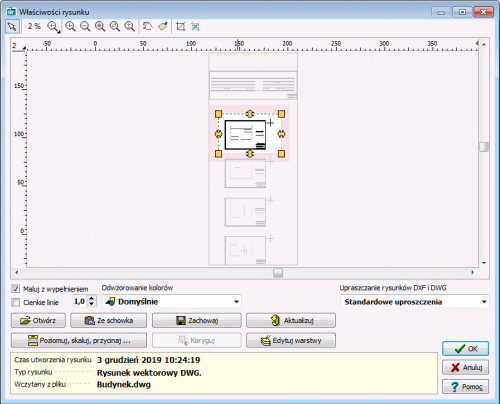

Program wyposażono w najnowszy moduł współpracy z plikami DWG i DXF.

Umożliwia on między innymi:

• Wczytywanie rysunków DXF i DWG w najnowszych wersjach (do 2018).
• Obsługa tekstu UNICODE zapewniająca poprawne wyświetlanie większości znaków.
• Eksport rysunków w formatach: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL, SWF.
• Znacznie szybsze wyświetlanie skomplikowanych rysunków dzięki funkcji uproszczonego malowania.
• Bardziej realistyczny eksport rysunków do plików DXF i DWG.
• Zapisywanie rysunków rastrowych w plikach DXF i DWG.
• Wygodniejsze zarządzanie warstwami rysunku

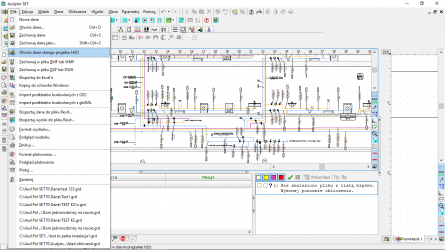

Funkcja eksportu pozwala na wyeksportowanie projektu instalacji do pliku, który później można wczytać w programie Autodesk® Revit® za pomocą wtyczki Audytor CO for Revit.

Funkcja pozwala na eksport danych lub eksport wyników.

Eksport z danych pozwala na zapisanie projektu instalacji (nawet niepełnego, nie przeliczającego się).

Eksport z wyników pozwala na zapisanie projektu instalacji (po obliczeniach) i wykorzystanie w Autodesk® Revit® danych technicznych dobranych rur i urządzeń np. średnic rur, nastaw zaworów, wielkości grzejników, rozstawów rur w ogrzewaniu podłogowym. Ponadto dostępne są wielkości fizyczne takie jak np. prędkość czynnika, moc grzejnika, straty ciśnienia.

Dowiedz się więcej

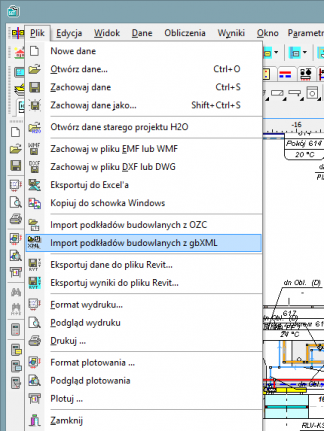

• Możliwość importu podkładów budowlanych z programu Autodesk® Revit® przez plik gbXML,

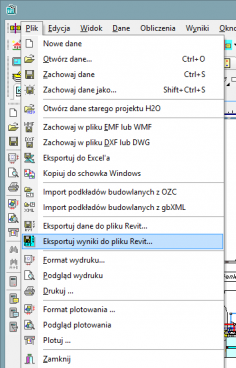

• Możliwość eksportu danych o zaprojektowanej instalacji do Autodesk® Revit®.

• Import i eksport rysunków w formacie DWG 2018
• Funkcja porządkowania stref pionów na rozwinięciu

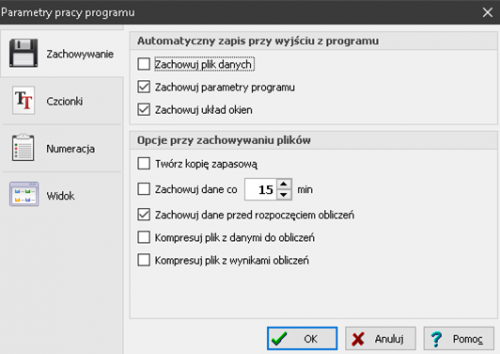

• System kopii zapasowych plików z danymi

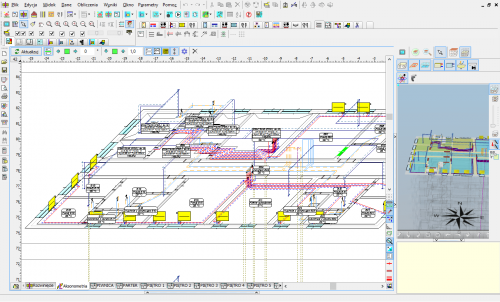

• Mechanizm automatycznie generujący schemat aksonometryczny projektowanej instalacji.

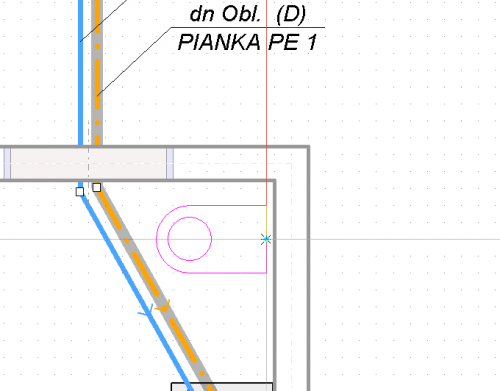

• Możliwość wyświetlania przewodów instalacji z rzeczywistymi średnicami.
• Mechanizm inteligentnego powielania elementów instalacji "w dół".
• Funkcja porządkowania etykiet na kilku kondygnacjach jednocześnie (na rysunkach rzutów i aksonometrii) oraz mechanizm powielania etykiet na sąsiednie kondygnacje.
• Usprawnienia szkicowania instalacji kanalizacji.
• System skrótów klawiszowych umożliwiający przypisanie prostych kombinacji przycisków do najczęściej wykorzystywanych narzędzi rysunkowych.
• Usprawnienia edycji właściwości warstw rysunku.
• Usprawnienia wyświetlania informacji o obiegu przez dany grzejnik / odbiornik.

Możliwość otwierania i modyfikowania projektów wykonanych we wcześniejszych wersjach programu Audytor H2O.

Wczytywanie podkładów budowlanych wraz z danymi o pomieszczeniach bezpośrednio z programów serii Audytor OZC

• Projektowanie instalacji zarówno na rysunkach rozwinięć, jak i rzutów kondygnacji

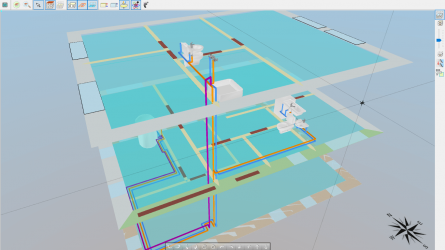

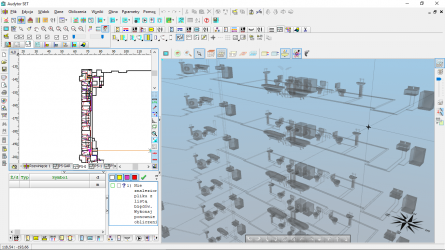

• Tworzenie modeli 3D instalacji

Projektowanie instalacji zarówno na rysunkach rozwinięć, jak i rzutów kondygnacji z możliwością łączenia fragmentów instalacji narysowanych na rzutach i z elementami narysowanymi na rozwinięciach.

• Możliwość projektowania kilku instalacji w jednym projekcie
• Nieograniczona wielkość instalacji (nawet tysiące przyborów i punktów czerpalnych).

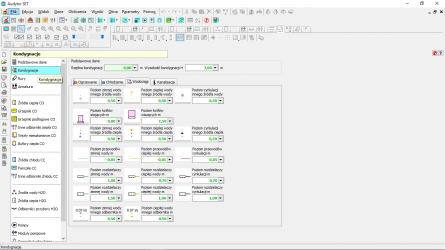

• Rozbudowany system danych ogólnych z funkcją dziedziczenia informacji o typach elementów instalacji, ich rozmieszczeniu wysokościowym na kondygnacji ułatwia edycję projektu oraz umożliwia automatyczne generowanie modelu 3D instalacji z płaskiego rysunku 2D.

• Analiza błędów projektowych i wbudowany system pomocy ułatwiający odnajdywanie i usuwanie błędów.
• Wydajny i bardzo szybki proces obliczeń
• Możliwość drukowania lub eksport rysunków z danymi i wynikami obliczeń do plików dxf lub dwg.

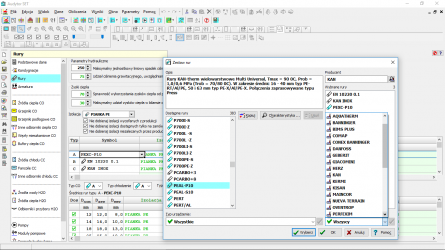

• Baza danych katalogowych programu zawiera informacje na temat rur, armatury, odbiorników, przyborów i źródeł ciepła produkowanych przez wiodące firmy krajowe i zagraniczne.

Program Audytor H2O umożliwia wykonanie pełnych obliczeń hydraulicznych instalacji, w ramach których:

• oblicza nominalne przepływy wody w przewodach
• dobiera średnice przewodów
• określa opory hydrauliczne poszczególnych elementów instalacji
• wyznacza wymagane ciśnienie dyspozycyjne.

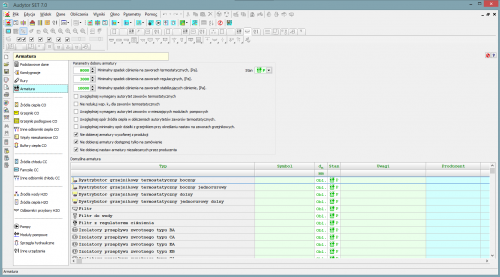

• reguluje przepływy wody w sieci cyrkulacyjnej CWU poprzez dobór odpowiednich elementów regulacyjnych (zaworów z nastawami wstępnymi, kryz, zaworów termostatycznych).

W ramach obliczeń cieplnych program realizuje następujące funkcje:

• obliczanie wymaganego przepływy wody w sieci cyrkulacyjnej CWU metodą termiczną polegającą na określaniu wychłodzeń ciepłej wody w poszczególnych działkach
• dobór izolacji cieplnej przewodów
• dobór nastawy temperatury zaworów termostatycznych z uwzględnieniem wychłodzenia wody w przewodach cyrkulacji

Dane do programu mogą być wprowadzane w formie graficznej na rzutach i rozwinięciach. Niezbędne informacje na temat rysowanych elementów wprowadzane są do tabel powiązanych z rzutem lub rozwinięciem. Dzięki temu istnieje możliwość szybkiego edytowania zarówno pojedynczych przewodów, grzejników, armatury, jak i całych zaznaczonych grup. Z każdym wprowadzonym elementem związany jest system kontroli poprawności oraz system pomocy pozwalający na uzyskanie informacji o wprowadzanej wielkości lub przywołanie odpowiednich danych katalogowych.

W celu usprawnienia wprowadzania danych program wyposażono w:

• możliwość jednoczesnego edytowania wielu elementów instalacji
• możliwość korzystania z gotowych bloków
• inteligentne funkcje powielania dowolnych fragmentów rysunku w poziomie (systemy mieszkaniowe) i w pionie (tradycyjne układy pionowe) wraz z właściwym numerowaniem pomieszczeń i działek
• możliwość definiowania nieograniczonej liczby własnych bloków składających się z dowolnych fragmentów rysunku
• szybki dostęp do informacji pomocniczych związanych z wprowadzanymi wielkościami.
• system rozwijanych przycisków usprawniający dostęp do najczęściej używanych elementów instalacji
• funkcję dynamicznego powiązania danych z rysunku z odpowiednimi danymi w tabeli
• system wspomagający łączenie armatury, odbiorników i innych elementów instalacji za pomocą przewodów
• automatyczne tworzenie układu pionów na podstawie rzutów
• edytowanie danych w formie tabelarycznej dające możliwość indywidualnego ustalania parametrów wielu jednocześnie zaznaczonych elementów rysunku. Dynamiczne powiązanie rysunku z tabelą danych sprawia, że aktualnie edytowany w tabeli element zostaje wyróżniony na rozwinięciu.

• Z każdym wprowadzonym elementem związany jest system kontroli poprawności oraz system pomocy pozwalający na uzyskanie informacji o wprowadzanej wielkości lub na przywołanie odpowiednich danych katalogowych.

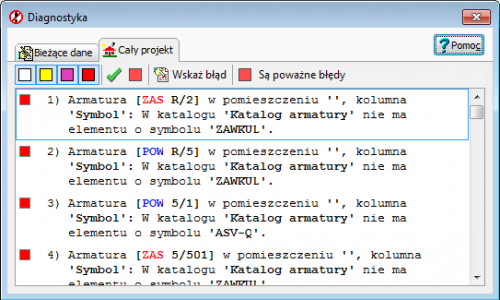

• Program alarmuje o nieprawidłowościach hydraulicznych w projektowanej instalacji.

Program umożliwia pracę na podkładach budowlanych przygotowanych w formie:

• bezpośredniego importu konstrukcji budynku obliczonego w programie Audytor OZC
• importu plików programu Autocad (.dwg) lub plików zeskanowanych
• schematu kondygnacji stworzonej przy pomocy edytora podkładów budowlanych umożliwiającego rysowanie elementów konstrukcji budynku typu ścian, okna, drzwi, stropy, strefy pomieszczenia

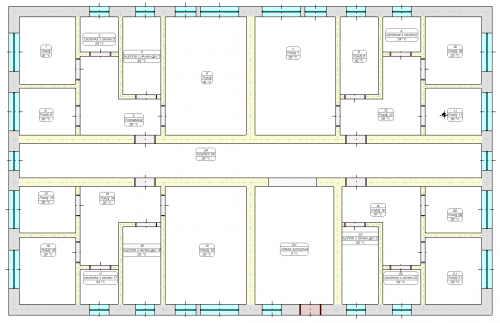

Do powstania projektu niezbędny jest rysunek z naniesionymi strefami pomieszczeń.
Można je narysować w programie ręcznie lub wczytać razem z podkładami z programu OZC. Jeżeli w programie OZC został stworzony trójwymiarowy model budynku, to do programu zostaną wczytane rysunki wraz z wynikami. Budynek wprowadzony tabelarycznie zostanie wczytany jako lista pomieszczeń z wynikami.

Najbardziej komfortowy tryb pracy pozwala w pełni wykorzystać możliwości współpracy z programem OZC:

1. Wczytanie do programu OZC podkładów budowlanych z plików np. DWG, DXF, WMF, JPG.
2. Narysowanie w programie OZC modelu budynku oraz wykonanie obliczeń cieplnych.
3. Wczytanie wyników z programu OZC w programie do projektowania instalacji (wartości obciążenia cieplnego oraz rzutów kondygnacji).
4. Narysowanie instalacji i przeprowadzenie obliczeń.

Projektowanie instalacji może odbywać się tylko na rozwinięciu, tylko na rzutach albo częściowo na rzutach i częściowo na rozwinięciu. Istnieje również możliwość łączenia fragmentów instalacji narysowanych na rzutach i z elementami narysowanymi na rozwinięciach.

W przypadku rysowania na rzutach program automatycznie tworzy proste rozwinięcie pionów, „spinające” poszczególne rzuty. Program (Audytor CO od wersji 6.0, Audytor CC i Audytor H2O od wersji 7.0) został wyposażony w moduł trójwymiarowej wizualizacji instalacji, analogiczny do modułu wizualizacji budynku, dostępnego w programie Audytor OZC, począwszy od wersji 6.0.

Program (od wersji 7.0) stworzony został jako moduł programu Audytor SET i umożliwia jednoczesne projektowanie instalacji chłodzenia, wody zimnej i ciepłej wraz z cyrkulacją oraz instalacji centralnego ogrzewania. Poszczególne moduły programu współpracują ze sobą i korzystają ze wspólnego środowiska graficznego 2D i 3D.

Baza danych katalogowych programu zawiera informacje na temat rur, armatury i grzejników. Baza ta jest stale rozwijana.
W jednym projekcie można jednocześnie stosować armaturę, rury i grzejniki różnych firm.

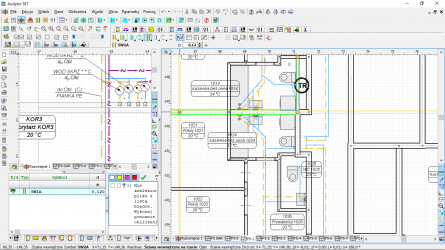

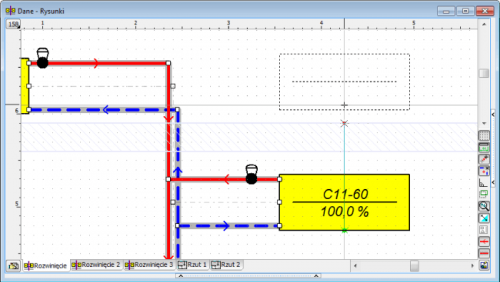

• Kursor myszy przybiera kształt niewielkiego obrazka adekwatnego treścią do aktualnie używanej funkcji.
• Wyświetlające się linie pomocnicze sugerują automatyczne podłączenia do charakterystycznych punktów (np.punkty przyłączeniowe grzejników w programie CO, baterii w prograie H2O, odbiorników chłodu w programie CC).
• Przewody można rysować parami zasilanie/powrót z zadanym rozstawem, który  w razie potrzeby automatycznie dopasowuje się do podłączanych urządzeń (np. do rozstawu punktów przyłączeniowych grzejników, przyborów lub odbiorników chłodu).
• Rysowanie przewodów linią ciągłą łamaną zmniejsza liczbę wymaganych kliknięć myszy.
• Automatyczne wstawianie grzejników i odbiorników chłodu pod okna, lub odbiorników i armatury sanitarnej względem ścian.
• Automatyczne podłączanie grzejników i odbiorników do przewodów rozprowadzających.
• Możliwość powielania dowolnych fragmentów rysunku w ramach jednej kondygnacji lub na następne kondygnacje.
• Możliwość wykonywania lustrzanych odbić rysunków.
• Możliwość korzystania z gotowych bloków. Dostarczona z programem biblioteka typowych fragmentów rysunku (bloków) takich jak pionopiętra, elementy układów mieszkaniowych i rozdzielaczowych pozwala na szybkie tworzenie rozwinięcia.
• Możliwość definiowania nieograniczonej liczby własnych bloków składających się z dowolnych fragmentów rysunku. Zdefiniowane wcześniej bloki mogą być wykorzystywane w kolejnych projektach.

Program (CO od wersji 6.0, CC i H2O od wersji 7.0) został wyposażony w moduł trójwymiarowej wizualizacji instalacji, analogiczny do modułu wizualizacji budynku, dostępnego w programie Audytor OZC, począwszy od wersji 6.0. Narzędzie to doskonale ułatwia orientowanie się w projekcie - pozwala na błyskawiczną ocenę poprawności połączeń. Istnieje możliwość przesuwania elementów instalacji w pionie.

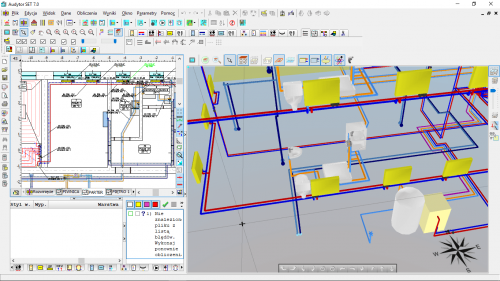

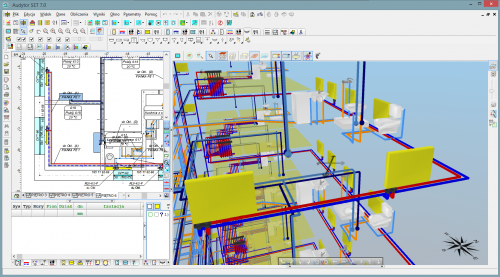

Od wersji 7.0 dzięki jednoczesnemu podglądowi modelu 3D instalacji wodnych, grzewczych i chłodzących możliwa jest analizę występujących kolizji instalacyjnych.

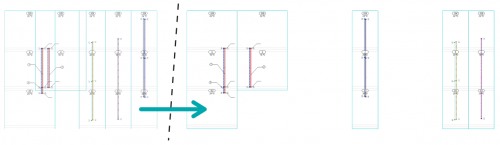

Na rysunku automatycznie tworzonego rozwinięcia dodano przycisk Porządkuj umożliwijący inteligentne rozmieszczenie stref pionów w oparciu o dane z zrzutów kondygnacji.

Program zachowuje kolejność pionów w obrębie poszczególnych systemów instalacji (CO, CC i H2O).

Funkcja jest szczególne przydatna w przypadku dużych projektów znacznie skracając czas niezbędny na ręczne przesuwanie stref pionów.

Parametry funkcji porządkowania mogą być modyfikowane.

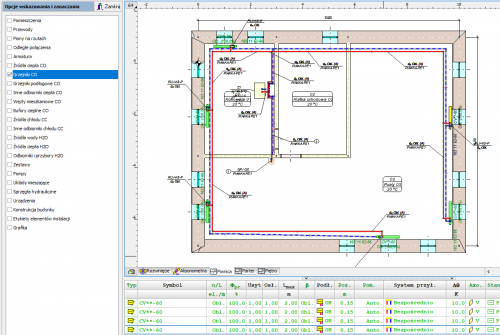

Wyniki obliczeń prezentowane są zarówno w formie graficznej, jak i tabelarycznej. Format etykiet poszczególnych elementów instalacji może być dowolnie modyfikowany (wybór wyświetlanych wartości, koloru, wielkości czcionki itd.).

Zawartość tabel może być zmieniana (wybór pokazywanych kolumn i wierszy, wybór wielkości czcionek) oraz sortowana wg dowolnego klucza.

Tabele zawierają wyniki ogólne oraz wyniki szczegółowe dotyczące poszczególnych urządzeń i obiegów oraz zestawienia materiałów .

Na rysunkach wynikowych wyświetlają się etykiety zawierające dane charakterystyczne dla wskazanego przez nie urządzenia. Etykiety są w pełni edytowalne. Można na nich umieścić wszystkie wyniki dostępne dla danego urządzenia. Możliwość zapisywania formatów etykiet pozwala na natychmiastowe powrócenie do wybranej przez siebie formy opisu rysunku.

Wyniki obliczeń mogą zostać wydrukowane na ploterze lub na drukarce. Użytkownik może wybrać skalę rysunku oraz skorzystać z podglądu drukowania, aby zobaczyć jak rozwinięcie zostanie wydrukowane.
W przypadku, gdy rysunek nie mieści się na jednym arkuszu papieru, program drukuje rozwinięcie we fragmentach, które następnie można skleić w całość. Dzięki temu, korzystając nawet z najprostszej drukarki formatu A4, można uzyskać duże rysunki. Program wyposażono również w funkcję zapisywania rysunków w DXF lub DWG. Tak zapisane rysunki mogą być następnie wczytane np. do programu Auto CAD.

Tabele z wynikami obliczeń mogą być drukowane, jak również przenoszone do innych aplikacji pracujących w środowisku Windows (np. arkusza kalkulacyjnego, edytora tekstów itd.).

Program pracuje w środowisku MS Windows (10 i 11) 32bit i 64 bit.

Minimalne wymagana sprzętowe to:

• procesor 1200 MHz,
• 4 GB RAM,
• kolorowy monitor o rozdzielczości minimum 1024x768,
• 2 GB wolnej pamięci na twardym dysku,
• karta graficzna zgodna z OpenGL 2.0 i wyższymi czyli:
        wszystkie nowe karty graficzne na rynku powinny spełniać minimalne wymagania sprzętowe.

Wymagania dotyczące rozdzielczości ekranu w pionie:
- minimalna - 768 punktów,
- wystarczająca do wygodnej pracy - 900 punktów,
- najwygodniejsza - 1080 punktów.

Wymagania dotyczące ustawień czcionek systemowych:
- Windows Vista, 7, 8 - czcionki "mniejsze 100%",
- Windows XP - czcionki "normalne".

Komputer powinien posiadać kartę graficzną, która wspiera technologię OpenGL w wersji:
- minimalnej 2.0,
- wystarczającej do wygodnej pracy: 3.3 i wyższej.
